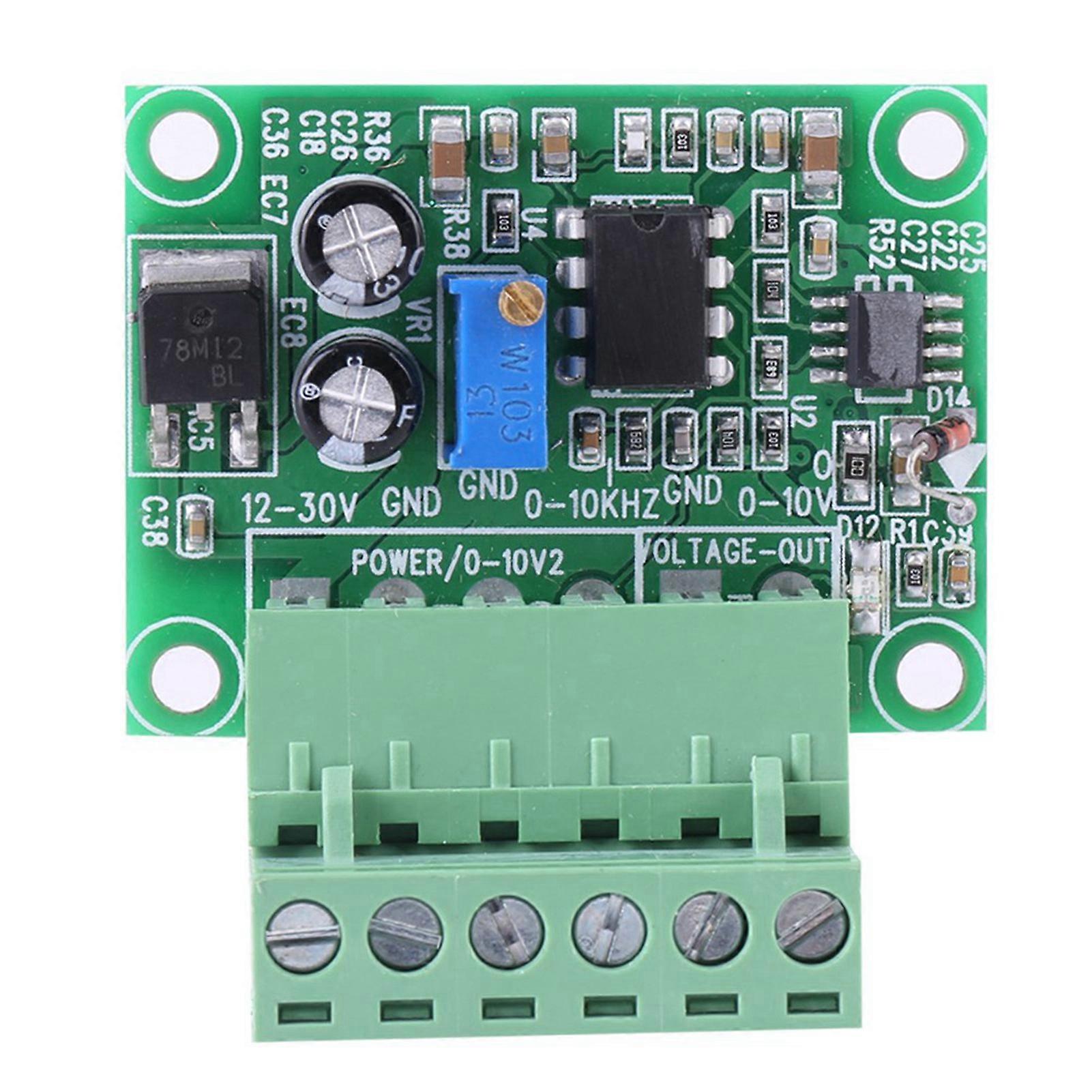

Leírás:_x000D_ A 0HZ és 10KHZ közötti impulzusjel frekvenciája 0-10V analóg feszültségjellé alakul. Használható a PLC és a frekvenciaváltó közötti kapcsolás interfészére, vagy interfész egyeztetésre, például a mozgásvezérlő kártya és az inverter illesztésére control._x000D_ _x000D_ Jellemzők:_x000D_ _x000D_ A bemeneti impulzusszint 5V 12V 24V, amely soros ellenállás nélkül közvetlenül bevihető. A bemeneti jel frekvenciájának 0,5 másodpercnél tovább kell tartania. _x000D_ A 0HZ és 10KHZ közötti impulzusjel frekvenciája 0-10V analóg feszültségjellé alakul. _x000D_ Alkalmas a PLC és a frekvenciaváltó kapcsolására. _x000D_ Ez a modul könnyen huzalozható és kényelmesen használható. _x000D_ Jelbemenetek optikai csatolási szigeteléssel, amely biztosíthatja az anti-interfence képességét. _x000D_ _x000D_ Műszaki adat:_x000D_ Kimeneti áram: 5MA_x000D_ Feszültség: 0-10V_x000D_ Bemeneti impulzusszint: 5V 12V 24V_x000D_ Gyakoriság: 0 és 10KHZ_x000D_ között Méret: kb. 4,5 x 4,5 cm / 1,77 x 1.77inch_x000D_ Súly: 18g_x000D_ Mennyiség: 1pc_x000D_ _x000D_ Használat:_x000D_ _x000D_ A frekvencia és a feszültség megfelelőségének kalibrálására többkörös potenciométer táblát használnak. _x000D_ A bemeneti tápfeszültség tartománya 12-30V DC. (15-24V feszültség ajánlott) _x000D_ Ha az elektromos szint 12V, a tápfeszültség NEM lehet 12V. Jobb több, mint 15V. Ha a villamosenergia-szint 24V, a tápfeszültség 24V lehet. _x000D_ Jelbemenetek optikai csatolás szigeteléssel. Annak biztosítása érdekében, hogy az anti-interfence képessége. _x000D_ PLC-támogatott NPN típussal használható. Földelő vezetékkel kell rendelkeznie. _x000D_ A kódolóhoz állandó fordulatszámra van szükség, a kódoló folyamatosan forogjon több mint 0,5 másodpercig. _x000D_ Frekvencia / feszültség átalakító modul, a válaszidő körülbelül 0,3-0,5 másodperc. _x000D_ Ha a jelbemenet turbina áramlás és így tovább, akkor egy 817-es optikai csatolóra és egy ellenállásra volt szükség az áramlásmérő normál illesztéséhez a jel egyezése miatt. _x000D_ _x000D_ Megfelelő kapcsolat:_x000D_ Ha az F / V ellenállást közbenső értékre viszik át, F / v megfelel a következő kapcsolatnak, 100HZ = 0,1V, a pontosság 1%. Nem érheti el a tizedesvessző utáni 2 számjegyet, ha az alkalom viszonylag nagy pontossága nem enough._x000D_ _x000D_ 0,1V = 100HZ_x000D_ 500HZ = 0.5V_x000D_ 1KHZ = 1V_x000D_ 2KHZ = 2V_x000D_ 3KHZ = 3V_x000D_ 4KHZ = 4V_x000D_ 5KHZ = 5V_x000D_ 6KHZ = 6V_x000D_ 7KHZ = 7V_x000D_ 8KHZ = 8V_x000D_ 9 KHZ = 9V_x000D_ 10KHZ = 10V_x000D_ Minden 0,1 V DC megfelelés a 100HZ frekvencia között. Ha a levelezés megengedett, korrigálható, hogy igazodjon a táblához potentiometer._x000D_ _x000D_ Csomagok listája:_x000D_ 1 x frekvencia-feszültség átalakító
